产品特点
● 可选装定制亚克力上盖。
● 特色的三指通道指示灯，夜晚更具有辨识度。
● 区别行业圆形/方形正脸，采用三角前脸设计。
● 快速身份认证技术，可准确、高效识别IC卡、ID卡、磁卡或条码卡。
● 直流无刷电机免维护。
● 实时故障自检及报警提示，确保系统安全运行，方便维护、使用。
● 具有灯光指示， 引导行人出入通道口。
● 可选装大理石/亚克力上盖，产品更有档次。
● 具有闸门感应自动锁死功能保护设备杜绝强制通行。
● 自动统计、显示通行人数，便于实时察看，显示总数高达九万多。
● (声光/语音可选)提示功能，谨防人员非法进入或不规范通行，
● 独特的语音功能在用户正常通行时会有和谐的提示语音使得用户倍感亲切
● 同时在用户有不规范行为时也可提示用户规范自己的行为使通行有序进行
● 同时为使用方省去了人力。
● 功能强大的在线智能控制模式，让您轻松做到：
■ 通道进出口工作方式的设定。
■ 多次刷同一张卡允许多人次通行特色功能，以满足特殊场合使用需求。
■ 设置读卡是否带记忆模式。
■ 合理选用常开模式或常闭模式，有效缓解通行人流。
■ 具有人性化的通行超时复位时间设置功能。
● 红外传感技术实现实时监控通道、安全保护及防尾随。
● 单方向通行（当一个方向允许通行后另一个方向禁止通行（及刷卡无效）之至此方向通行权限结束）。
● 紧急或特殊情况处理模式。
● 具有标准输入、输出接口,方便本系统与其他装置集成，并可实现远程控制与管理。
● 超强组合能力，不同款式、系列通道产品可组合使用，而不影响系统性能。
● 强大的系统扩容能力，可随时增加新产品。
● 远程控制管理：远距离操作闸门所处状态的功能，以满足用户的特殊需求及消防安全要求。
● 强大的自检功能：设备随时处于故障监视状态良好的报错功能友好的实现人机交互方便快速实现检修；
● 良好的防撞功能（当闸机处于开关门进行状态时当有物体撞到时闸机会检测到物体立即停止运动并进行反向折回）
技术参数
列表
DNCT-TD150
基本参数

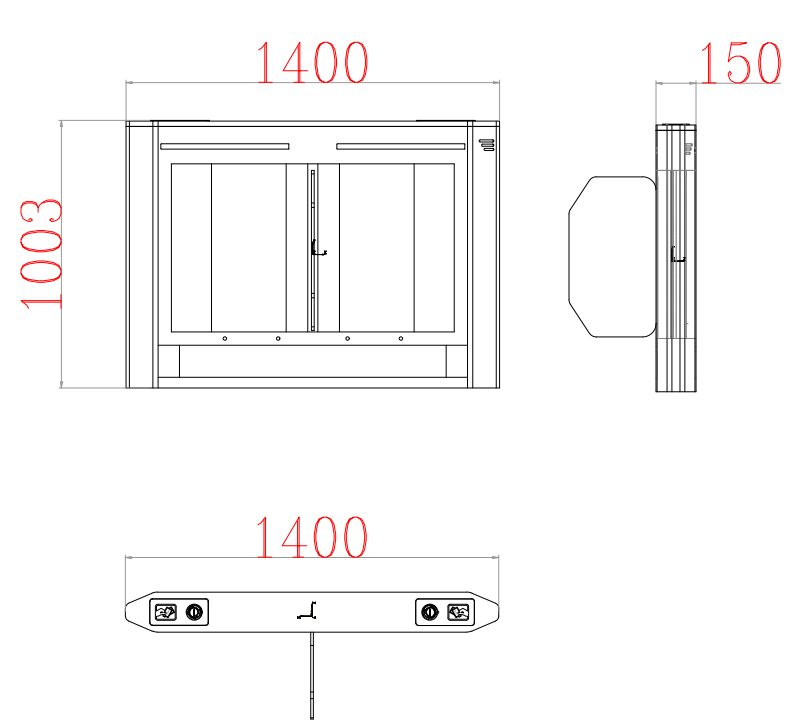

外观尺寸
1400*150*1003mm（长*宽*高）
生产工艺
全电脑数控激光切割，钣金模具成型
机箱材质
304不锈钢，整机刨槽，上盖1.16mm，机身1.0mm
机箱工艺
钣金模具成型
闸板材料
亚克力、不锈钢
红外对数
6对
电机
无刷电机
开闸时间
小于1s
通行速度
常开50人、常闭30人
通讯接口
RS485
通讯距离
小于1200m
信号输入
干接点信号或12V电平信号（有效信号为脉冲信号有效持续时间大于等于50ms驱动电流最小10mA）
工作电压
AC220V±10%
工作温度
-25℃~70℃
相对湿度
≤95%，无凝露（常温下）
额定功率
小于180W
外壳防护等级
IP54
额定电压
DC24V
额定频率
50-60/HZ

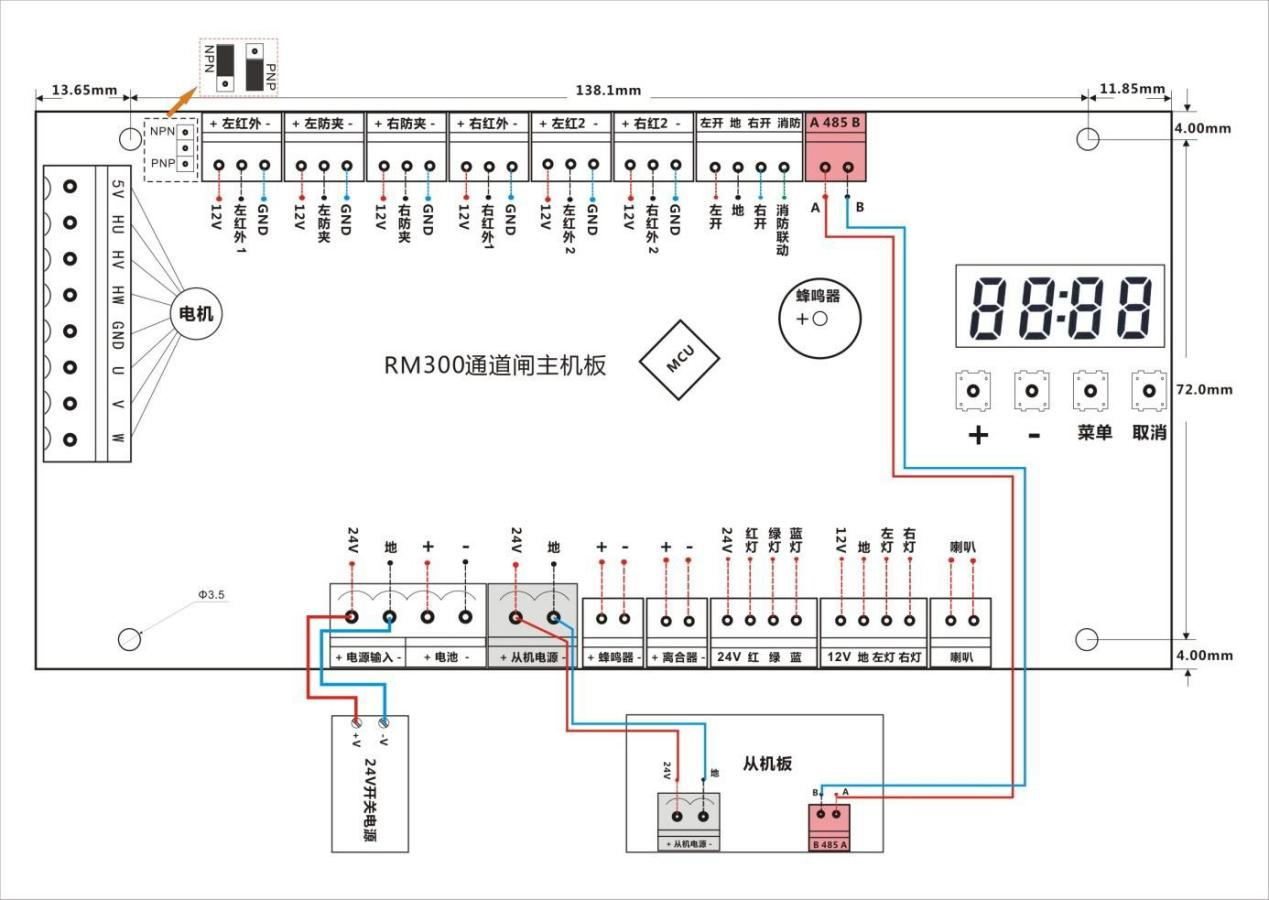

主机板
接线图
主机板
功能
标识
说明
喇叭
喇叭
播报通行语言
权限指示灯接口
12v 地 左灯 右灯
通道通行指示灯
三色灯带接口
24v 红 绿 蓝
通道三色变色灯带
离合器接口
+ 离合 -
蜂鸣器接口
+ 蜂鸣器 -
从机电源接口
+ 从机电源 -
从机板取电
电池接口
+ 电池 -
外接蓄电池/超级电容，断电开闸
电源接口
+ 电源输入 -
24v电源输入，主机板供电
电机接口
5V HU HV HW GND U V W
电机相线和霍尔线接入
红外类型跳线帽
NPN PNP
两种不同类型的红外
左逻辑红外接口
+ 左红外 -
左逻辑红外接收端接入
左防夹红外接口
+ 左防夹 -
左防夹红外接收端接入
右防夹红外接口
+ 右防夹 -
右防夹红外接收端接入
右逻辑红外接口
+ 右红外 -
右逻辑红外接收端接入
+ 左红2 -
+ 右红2 -
开闸信号接入口
左开 地 右开 消防
外部线控信号接入
主辅机联机接口
A 485 B
主辅机联机

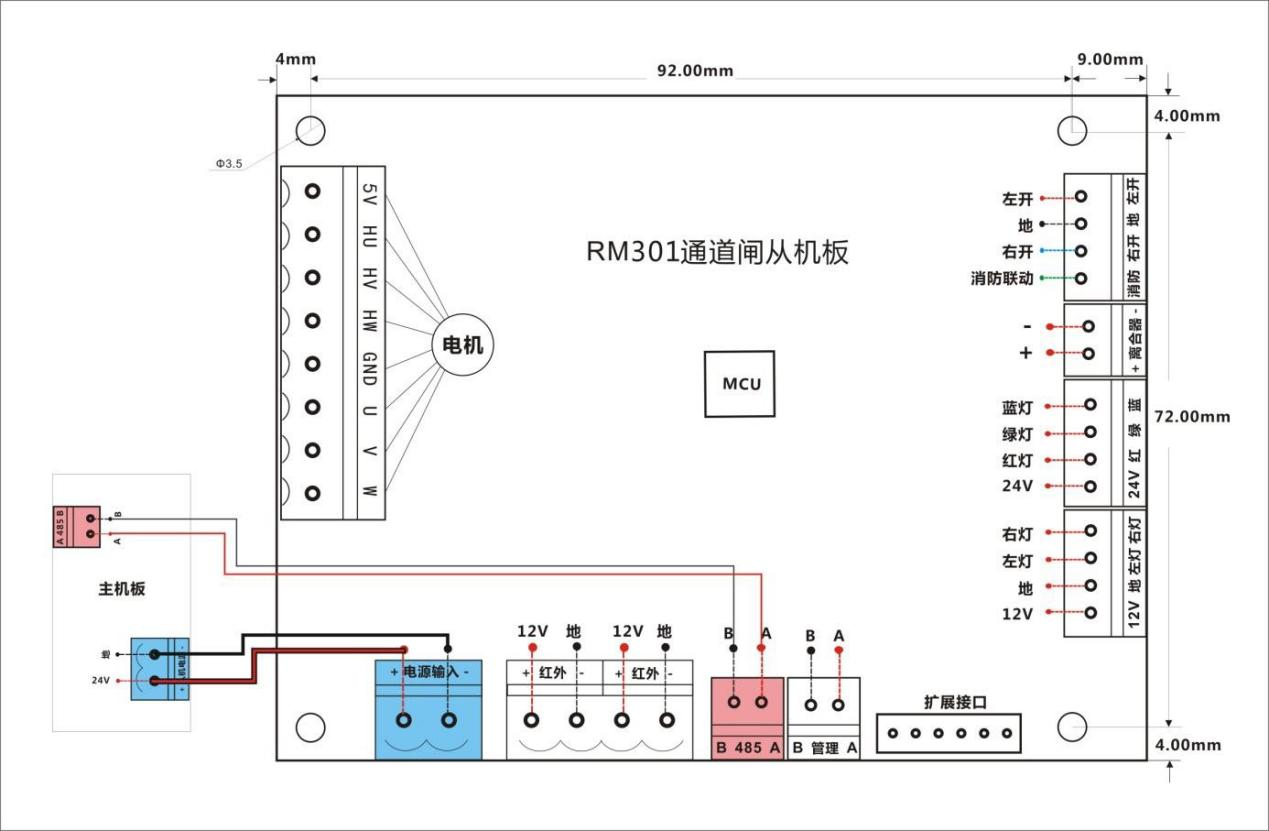

从机板
功能
标识
说明
扩展接口
备用
485管理接口
B 管理 A
升级主板程序
主辅机联机接口
B 485 A
通道三色变色灯
红外供电接口
+ 红外 -
12v红外发射端供电
电源输入
+ 电源输入 -
接主机板从机板供电接口
电机接口
5V HU HV HW GND U V W
电机相线和霍尔线接入
开闸信号接入口
左开 地 右开 消防
外部线控信号接入
离合器接口
+ 离合 -
三色灯带接口
24v 红 绿 蓝
通道三色变色灯带
权限指示灯接口
12v 地 左灯 右灯
通道通行指示灯
从机板
